产品简介

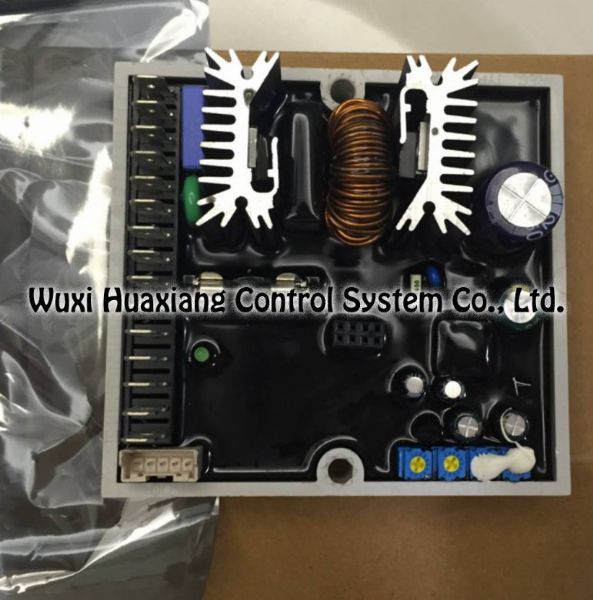

DSR是用于同步交流发电机的数字稳压器，专为独立工作和校准而设计； 为了使性能最大化，应将调节器理解为由至少三个组件组成的系统的一部分：DSR（控制单元），通信模块（例如USB2DxR）和su-pervision单元，用于连接到发电机和通讯模块以及从发电机和通讯模块连接的连接器位于DSR调节器上。

监视单元可以由个人计算机，另一个“synoptic”设备或两者组成。 它不具有实时控制系统的功能，但可以对DSR的所有操作参数进行编程和可视化。

如果它配备有USB接口，则可以使用通讯模块USB2DxR进行连接。

由于调节器是为控制许多不同类型的发电机而设计的，因此必须对其进行适当配置以获取最佳性能。大多数设置都存储在非易失性集成存储器（EEPROM）中。首次打开调节器时，将出现默认配置，该配置满足最广泛要求的特性，并且适合于方便安装：微调器处于活动状态，并且启用了外部电位计和60 Hz跳线的输入，因此基本校准可以在不使用附加设备的情况下进行。

该调节器有DSR和DSR / A两个版本，第一个是标准版本，针对3至38系列的Mecc Alte交流发电机进行了优化，第二个针对40-46系列的Mecc Alte交流发电机进行了优化。这两个版本的主要区别在于某些默认参数。

注意：定义输出电压（禁用VOLT微调器）的参数设置为0（以便在最小电压上进行调节）

1.2通讯模块

通信模块USB2DxR（已提供在DSR的COM连接器上连接）具有USB端口，可以通过该端口设置参数（用于配置和操作）并“监视”发生器的操作。

2.车载发电机的技术特性

基于DSP的全数字控制稳压器

车载机器安装

适用于所有自调节交流发电机

电源：40Vac÷270Vac（来自辅助绕组，输出电压或PMG）

频率范围：12Hz÷72Hz

具有真有效值或平均测量值（70÷280 Vac）的电压“传感”

最大连续输出电流：5Adc；

稳压精度：在任何功率因数下，频率变化范围为额定值的-5％至+ 20％，静态条件下从空载到额定负载的±1％。

瞬态功率下降和过压在±15％以内

电压恢复时间在设定值的±3％之内，少于300毫秒。

启动期间的瞬态过电压：小于标称电压的5％。

单相感应

参数：VOLT，STAB，AMP和Hz可以使用微调器（默认）通过“跳线”（默认）设置为50 / 60Hz；所有参数均可通过软件编程。

可以通过外部电压（0÷2,5Vdc）或使用10 Kohm线性电位计对输出电压进行模拟远程控制。

环境温度：-25°C÷+ 70°C

可调节阈值和斜率的欠速保护

励磁不足警报/励磁丢失（4）

励磁过电流保护，延迟干预

临时短路的管理（异步电动机的启动）

（非隔离）集电极开路输出，可通过对单个警报进行可配置激活激活保护措施的干预，延迟干预的可能性和可选的活动级别（4）

异常运行情况存储（警报类型，事件数，最后一个事件的持续时间，总时间）

记忆调节器的运行时间（从固件版本11开始）

USB通信接口（带有可选的USB2DxR模块）
